В рамках проекта были оснащены самым технологичным мультимедийным оборудованием разноплановые помещения нового офиса компании-заказчика.

Помещения-трансформеры

Представляют из себя помещения, оснащенные двумя или тремя мобильными перегородками, позволяющими делить одно большое помещение на несколько небольших в различных конфигурациях. Каждый условно изолированный сегмент помещения оснащен системами отображения, звукоусиления и лючками для подключения ноутбука.

В качестве основы для реализации системы коммутации сигналов была выбрана передовая технология AVoIP (Audio Video over IP), обеспечивающая максимальную гибкость, масштабируемость и универсальность для работы с видео- и аудиоконтентом в масштабах всего объекта.

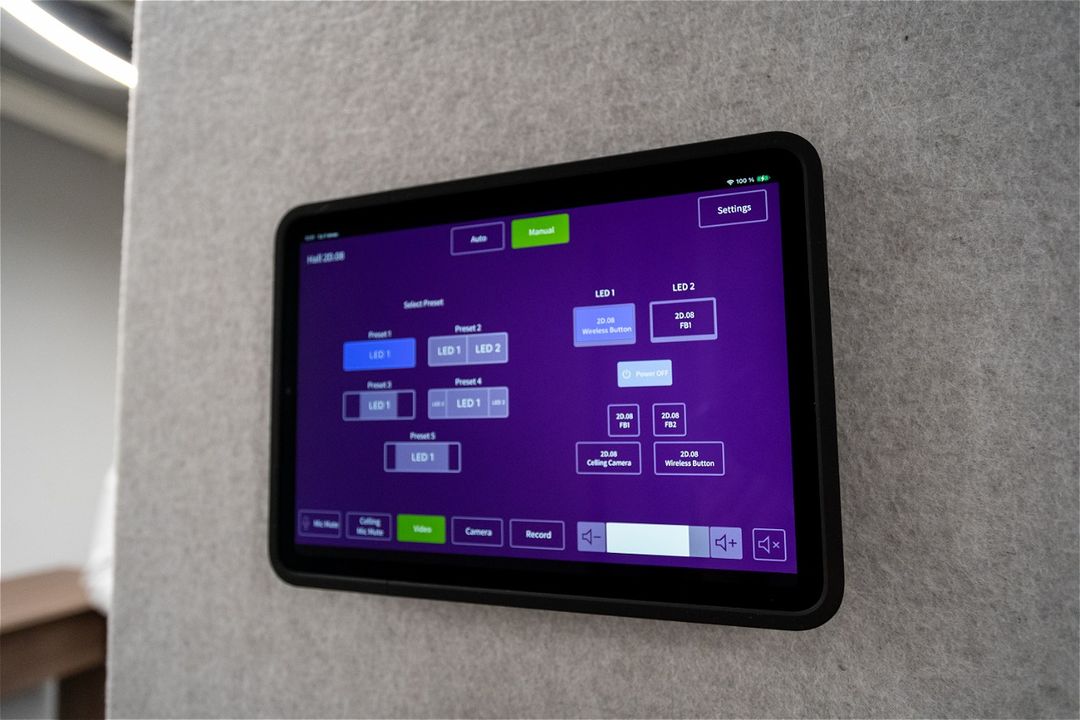

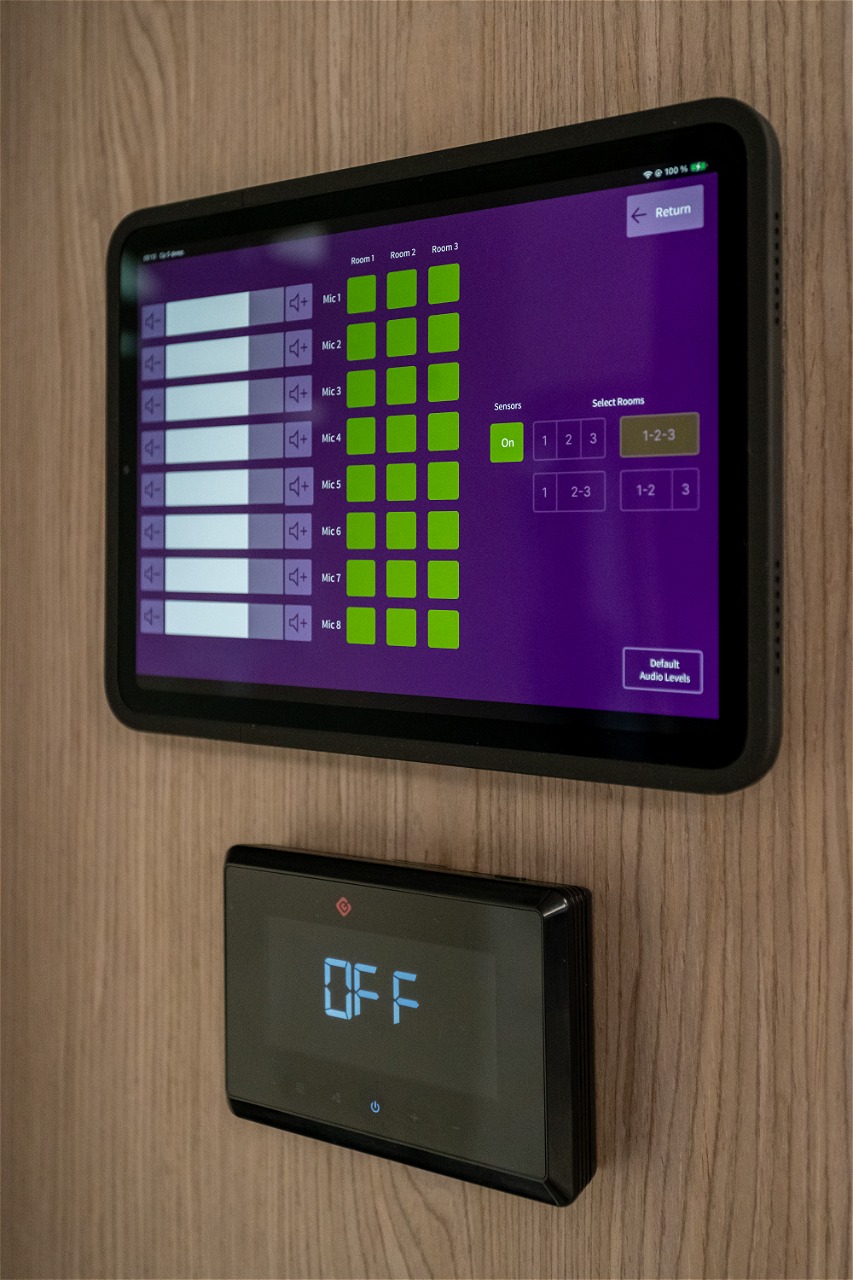

Для системы управления мультимедийным комплексом выбраны высокопроизводительные процессоры Crestron CP4. Интуитивно понятный интерфейс управления реализован на планшетах iPad.

Основной акцент при оснащении помещений для проведения мероприятий с видеоконференцсвязью (ВКС) сделан на чистом звуке, масштабируемости изображения и удобстве проведения мероприятий без микрофонов и трибун. Для решения этих задач было выбрано следующее оборудование:

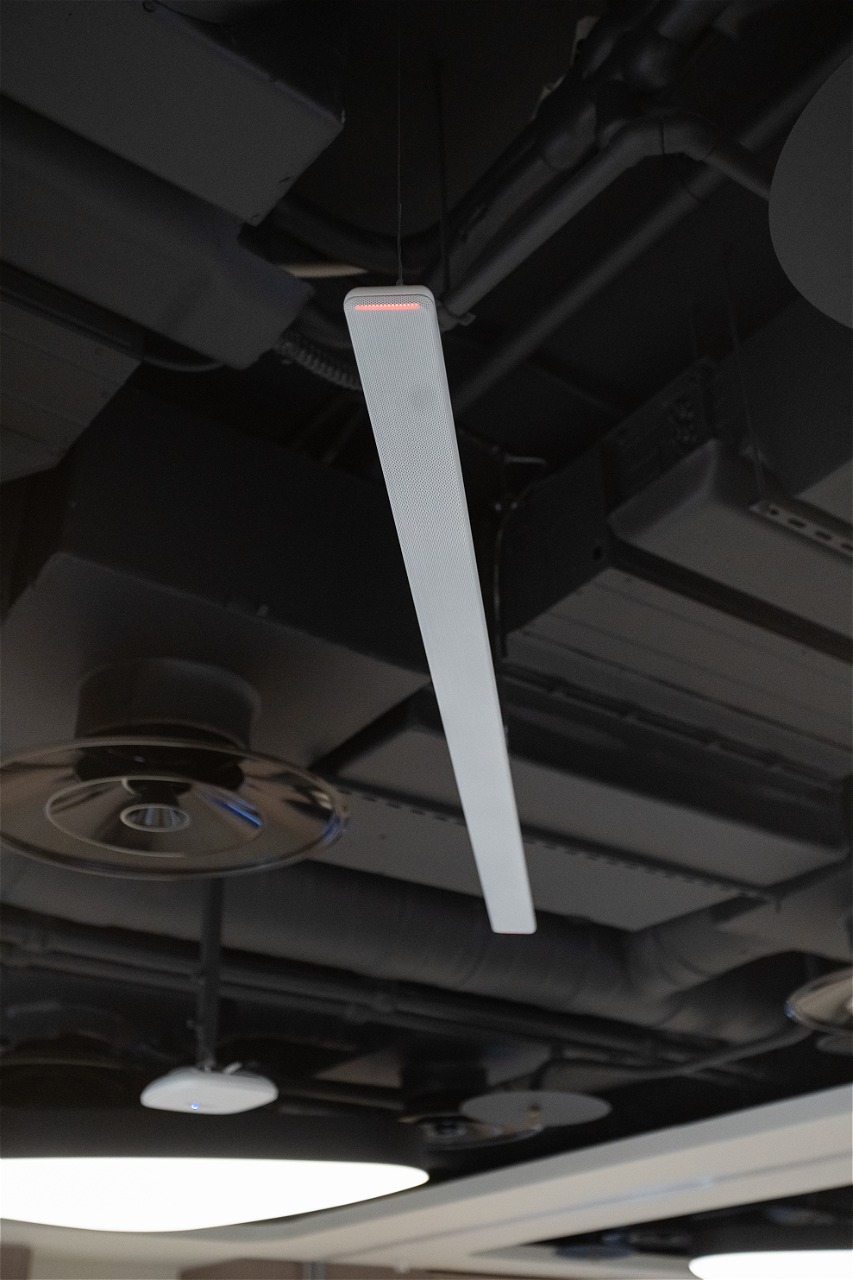

• потолочные микрофонные массивы Shure серии MXA;
• сигнал с микрофонных массивов передается по сетевому протоколу Dante в аудиопроцессор Biamp Tesira FORTE DAN CI и далее распределяется в систему AVoIP для использования в программных ВКС-клиентах;

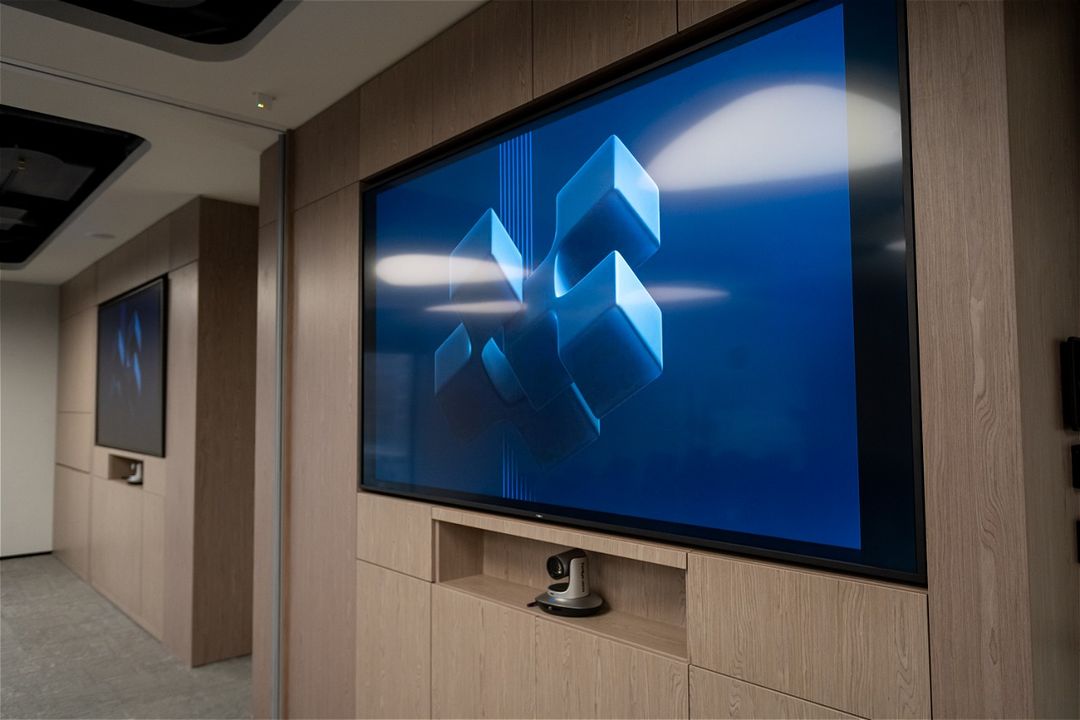

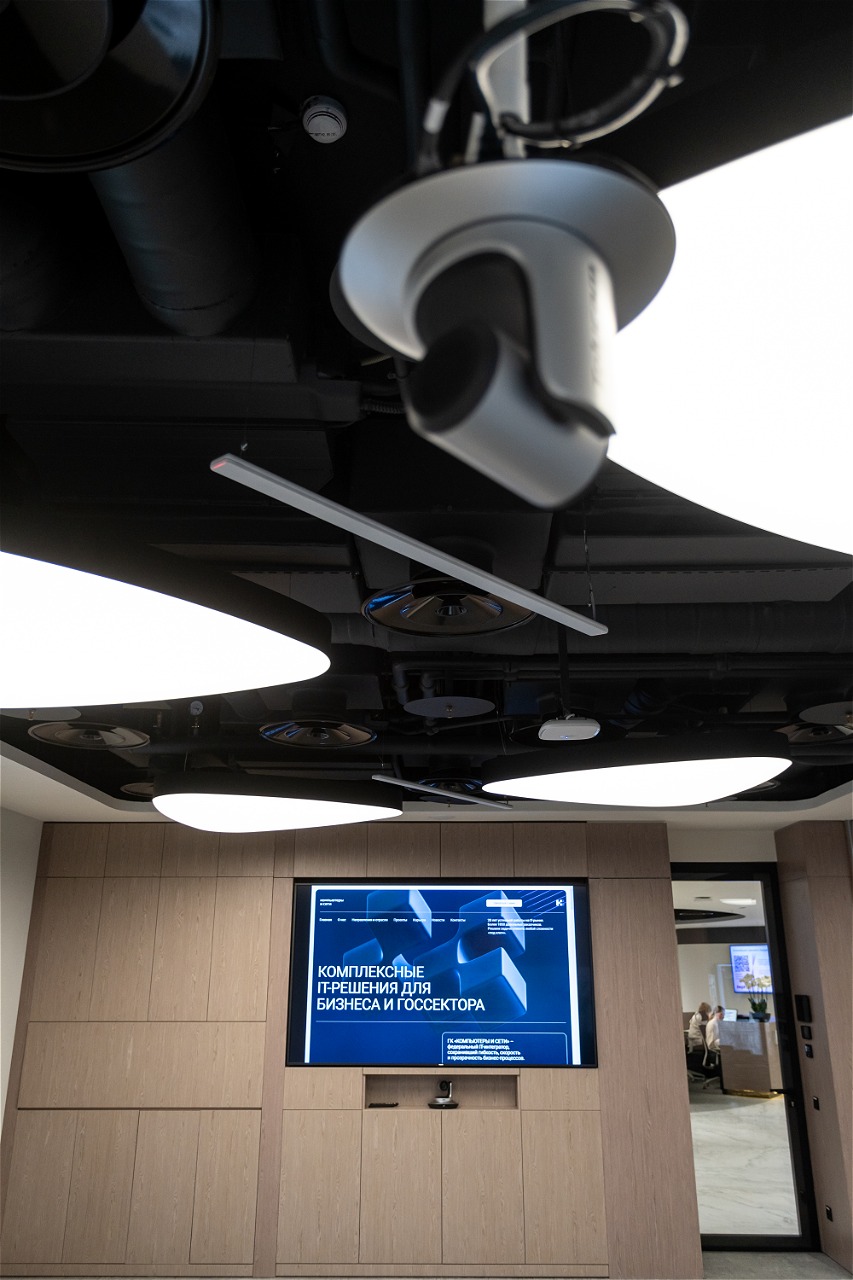

• PTZ-камеры Telycam с функцией автоматического слежения;
• совместимость с ВКС-клиентами обеспечивается за счет преобразования полученных с AVoIP-декодера видео- и аудиосигналов в стандарт UVC (USB Video Device Class) с помощью фрейм-грабберов Epiphan AV.io HD+;
• BYOD/BYOM-шлюз Barco CX-50 Gen2 для реализации беспроводного режима видеоконференций; интеграция данного устройства с AVoIP-системой и фрейм-грабберами обеспечивает пользователям полноценный доступ к системе ВКС всего в два шага.

Для записи мероприятий выбраны профессиональные рекордеры Epiphan Pearl Mini. Система обеспечивает одновременную запись в два потока и позволяет создавать произвольные раскладки между двумя видеовходами.

Для обеспечения стабильного приема сигнала с микрофонов в каждом помещении установлены всенаправленные антенны, передающие сигнал на радиоприемники. В качестве основного решения для радиосистем выбрано оборудование Mipro 300-ой серии.

В ряде помещений требовалось обеспечить максимально широкий частотный диапазон и при этом гармонично интегрировать акустические системы в интерьер. Для реализации этой задачи была проведена тонкая настройка подавителей обратной связи в аудиопроцессорах Biamp серии Tesira FORTE. Озвучивание помещений реализовано с использованием встраиваемой потолочной двуполосной акустики RCF и сабвуферов Cloud.

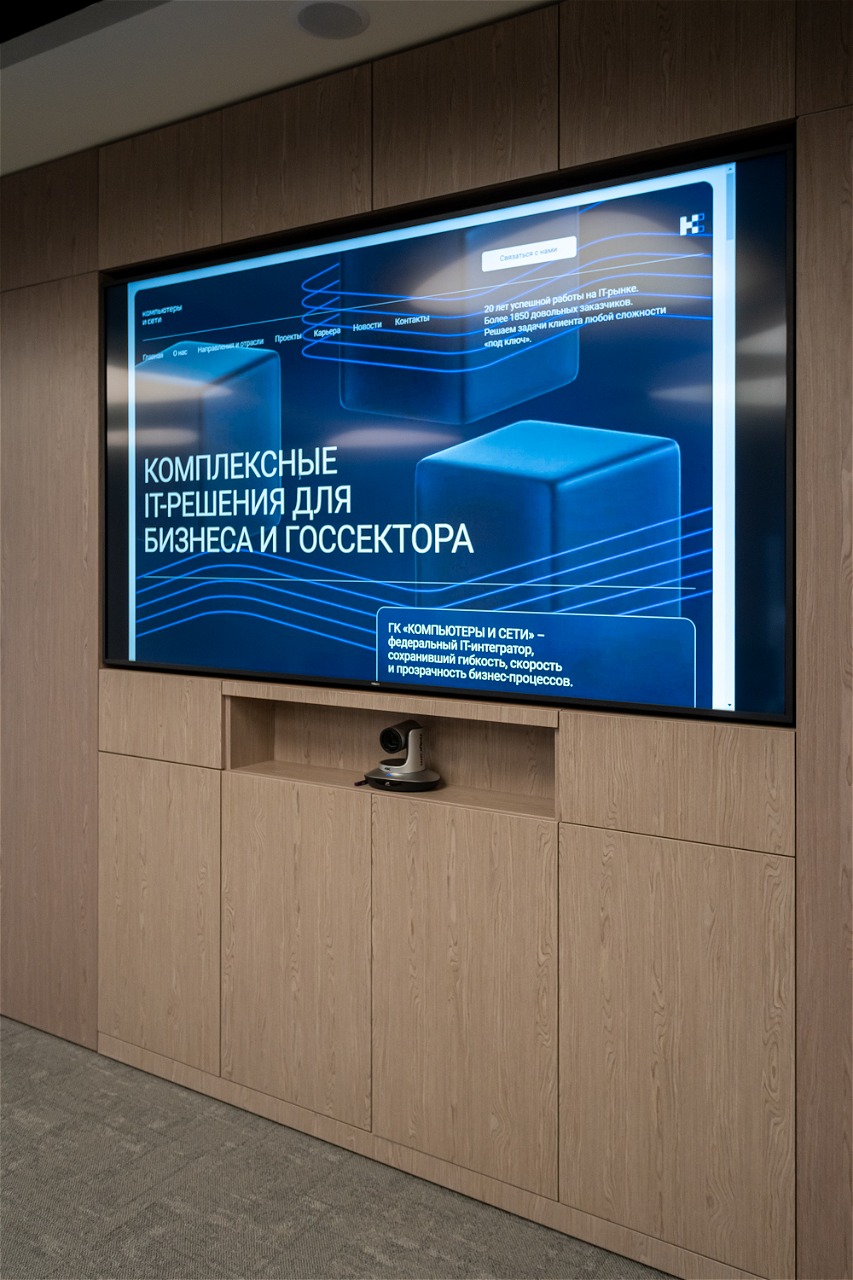

Основной системой отображения в помещениях стали профессиональные дисплеи и коммерческие ТВ Philips различных диагоналей, оснащенные встроенной ОС Android.

В комплекс управления контентом входят коммерческие ТВ Philips (диагональю от 43 до 55 дюймов), два LED-экрана LEDsi (размером 1,92 на 7,04 метра каждый), сетевые медиаплееры SpinetiX, расположенные на разных этажах здания, и процессоры управления Crestron CP4. Заказчик предъявил требования к централизованному управлению, созданию контента и индивидуальному расписанию включения/выключения для каждого ТВ в системе.

Для решения задачи централизованного управления контентом используется ПО Elementi, обеспечивающее гибкое создание и организацию контента для сетевых медиаплееров. Второе требование реализовано с помощью системы управления Crestron, интегрированной со всеми ТВ. Для каждого дисплея задано индивидуальное расписание включения и выключения, учитывающее дни недели, часы и минуты. Управление расписанием осуществляется через простой и интуитивно понятный интерфейс Crestron, доступный с ПК.

Переговорные комнаты

Одной из основных задач проекта стало оснащение 61 переговорной комнаты комплектами оборудования для проведения ВКС. Ключевым требованием являлась поддержка концепции BYOM (Bring Your Own Meeting) с подключением через единый кабель Type-C.

Для реализации этой задачи была создана связка оборудования, включающая компактные док-станции ATEN и активные USB 3.1 удлинители ATEN, что позволило обеспечить стабильное подключение к видеобарам Yealink SmartVision 40. Такие видеобары обладают интеллектуальными алгоритмами на основе нейросетей.

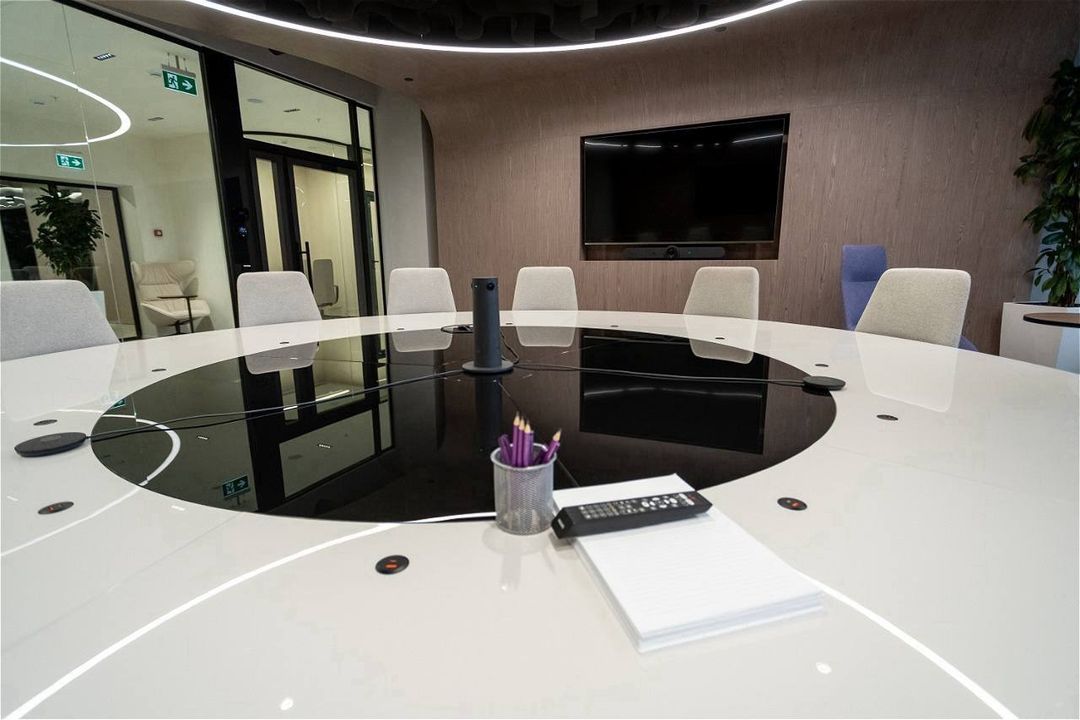

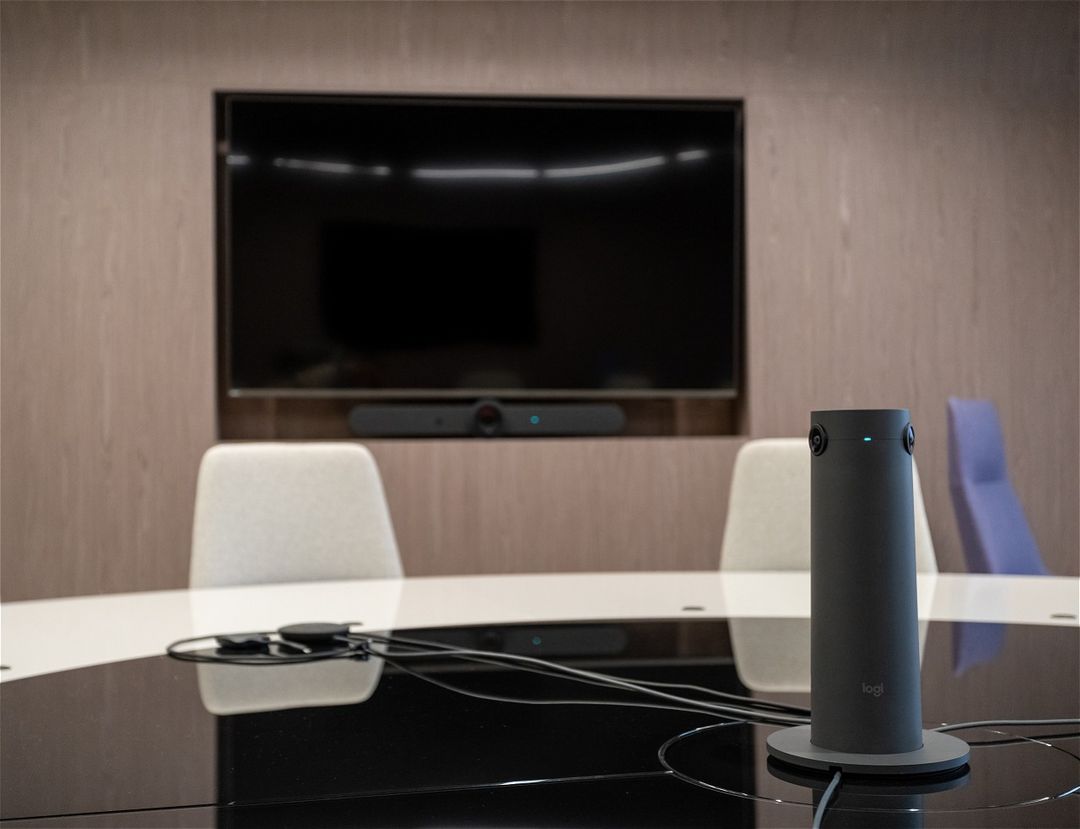

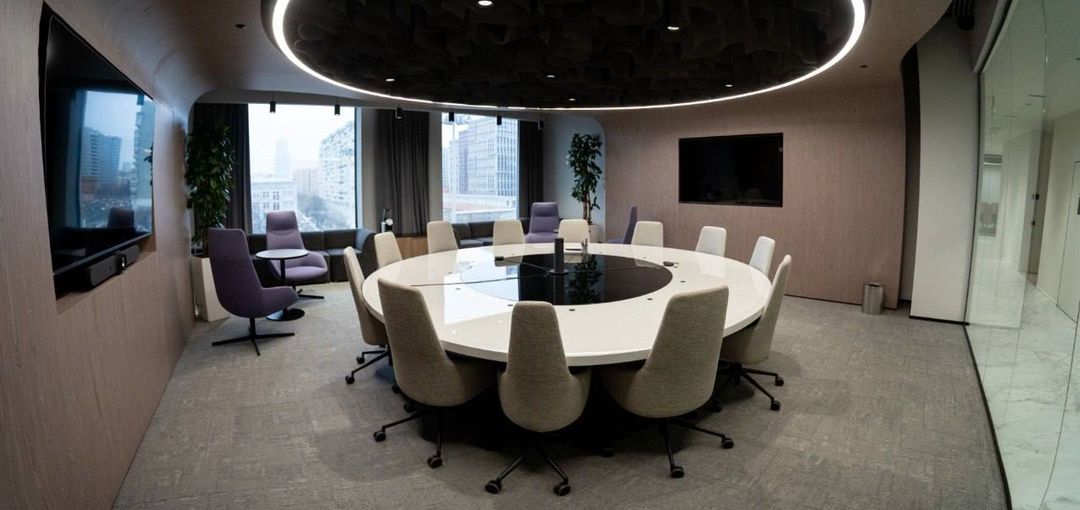

Конфигурация круглого стола в VIP-переговорной представляла собой особую сложность, учитывая повышенные требования к качеству звука и видео. Для решения этой задачи было выбрано решение от Logitech, включающее флагманский видеобар Rally Bar в связке с камерой Logitech Sight, обеспечивающей угол обзора 360 градусов. Видеобар и камера подключены к беспроводному шлюзу Barco CX-50 Gen2, что обеспечивает как проводное, так и беспроводное подключение к ВКС-системе и системе отображения, состоящей из двух дисплеев Philips, расположенных по разные стороны помещения.

Спортзал

Спортзал можно разделить на две зоны для индивидуальных и групповых тренировок, что учитывается системой музыкального сопровождения с двумя отдельными аудиоканалами.

По умолчанию во всех сегментах воспроизводится музыка с модульной аудиосистемы Audac XMP44. Каждый сегмент также оснащен Dante Bluetooth-модулем Audinate ADP-BT-AU-2X1, позволяющим воспроизводить музыку со смартфонов.

Конференц-зал

Конференц-зал на сто человек оснащен по тому же принципу, что и залы-трансформеры:

• системой коммутации на базе AVoIP-оборудования;
• микрофонными массивами Shure и радиосистемами Mipro;
• камерами Telycam с функцией автоматического слежения;
• аудиопроцессором Biamp Tesira FORTE;
• устройством записи и трансляции Epiphan Pearl Mini;
• процессором Crestron CP4 и планшетом iPad.

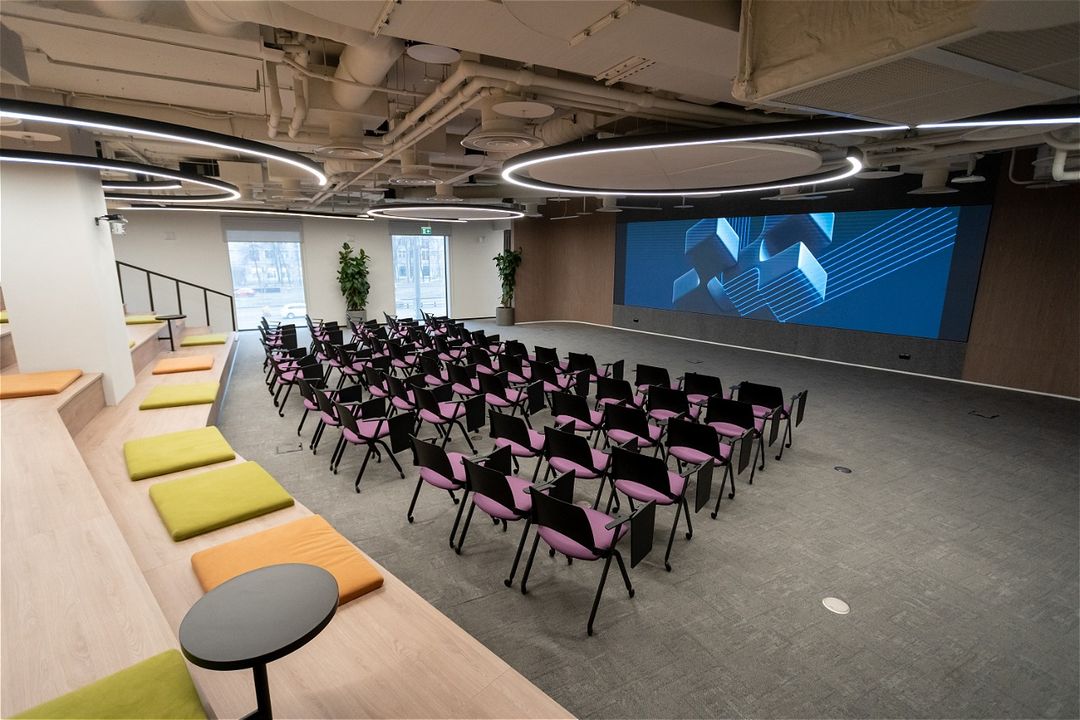

Основным отличием данного конференц-зала является большой светодиодный экран Absen размером 7,68 метра на 2,16 метра с шагом пикселя 1,5 мм.

В результате реализации проекта заказчик получил современное и функциональное пространство, отвечающее самым высоким требованиям к мультимедийному оснащению и обеспечивающее эффективную и комфортную работу для всех пользователей.
